Breve introducción
Carga Rápida Trifásica OBC 22KW 450V es la clave para mantener el suministro eléctrico de los vehículos eléctricos. Obtienen energía de CA de la casa del propietario y la convierten en energía de CC para cargar la batería.
Aspectos destacados del OBC de 22 KW
√Protección IP67
√Refrigeración líquida
√Control de bus CAN
√Carga CA hasta 22 kW
√Compatible con la red eléctrica de la UE y EE. UU.
√Totalmente compatible con estaciones de carga:
SAE J1772, IEC61851 y GB/T 20234
Cargador a bordo
El proceso de carga de un vehículo eléctrico se basa en tres componentes clave, y la velocidad de carga general la dicta el componente con menor capacidad. Estos componentes incluyen la estación de carga, el cable de carga y el cargador de a bordo. Entre ellos, el cargador de a bordo es el menos familiar. ¿Pero cómo funciona exactamente? ¿Cuáles son los tipos fundamentales de cargadores de a bordo? ¿Y qué podemos esperar en el futuro?
Entendiendo el cargador
El término "cargador" puede resultar un poco engañoso. A menudo, la estación de carga se denomina cargador, por lo que es importante diferenciar entre dos tipos distintos:
Cargador a bordo (OBC)
Está integrado en el vehículo.
Estación de carga
También conocido como cargador, puede proporcionar energía de CA o CC y técnicamente se denomina equipo de suministro de vehículos eléctricos (EVSE).
Cómo funciona la carga
La carga de un vehículo eléctrico se puede realizar de dos formas principales: utilizando corriente continua (DC) o corriente alterna (AC). Cuando se utiliza alimentación de CA, ya sea de un tomacorriente estándar o de una estación de carga de CA, la corriente viaja a través del cable de carga hasta el cargador integrado. Luego, el cargador integrado convierte la CA en CC, que se dirige a la batería a través del Sistema de gestión de batería (BMS).
Gama de productos para referencia
Aplicación de los productos
Etiqueta: carga rápida trifásica obc 22kw 450v, carga rápida trifásica obc 22kw 450v proveedores, fabricantes, fábrica
Datos técnicos del OBC de 22kW (CA a CC)
|
Caracteres de entrada de CA |
||
|
Rango de voltaje de entrada |
VCA |
152– 480 |
|
Rango de frecuencia de entrada |
Hz |
47 – 63 |
|
Máx. corriente de entrada (eff) |
A |
32 |
|
Potencia de entrada máxima |
kVA |
22 |
|
Salida CC Personajes |
||
|
Rango de voltaje de salida |
VCC |
100-450 |
|
Mín. voltaje Rango de potencia constante |
VCC |
384 |
|
Otros personajes |
||
|
Temperatura ambiente de funcionamiento |
grado |
-40-85 |
|
Temperatura ambiente de almacenamiento |
grado |
-40-95 |
|
Humedad ambiental |
% |
5-95 |
|
protección de propiedad intelectual |
% |
IP67 |
|
Método de enfriamiento |
/ |
Refrigeración líquida |
|
Comunicación |
/ |
Protocolo de bus CAN (250/500 kbps) |
Dimensiones del OBC de 22kW
|
Protecciones OBC |
Definición de las funciones de protección del OBC 22KW 450V |
|
Protección contra sobretensión |
Puede ser autorrecuperación desde el apagado por sobretensión de entrada o salida. |
|
Protección bajo voltaje |
Puede ser autorrecuperable desde el apagado por bajo voltaje de entrada o salida. |
|
Protección contra cortocircuitos |
Apagado por cortocircuito de salida, autorrecuperación |
|
Protección contra sobrecalentamiento |
Cuando la temperatura del radiador es superior a 75 grados, la potencia de salida se reduce, cuando la temperatura es superior a 95 grados, el circuito se desconecta y cuando la temperatura de carga se restablece por debajo de 85 grados, la salida del cargador es restaurado |
|
Protección de conexión inversa |
El encendido inverso de salida no se inicia, alarma, trabajo normal después de la recuperación |
|
Potencial de equilibrio y protección del suelo |
La resistencia entre la parte conductora tocada directamente por el cuerpo humano y el punto de equilibrio potencial en el cargador del vehículo no es superior a 0.1Ω. El punto de conexión a tierra del cargador del vehículo debe tener una marca de conexión a tierra obvia. |
|
Protección de apagado |
Cortar el suministro eléctrico en condiciones anormales |

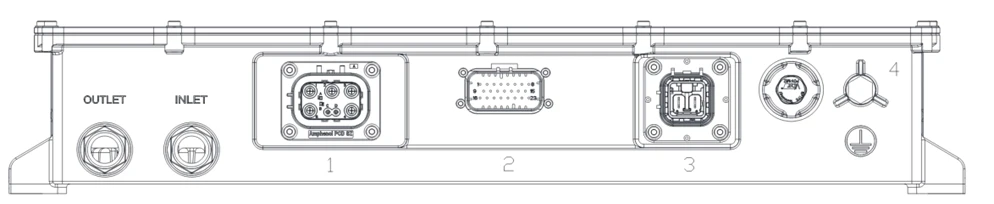

Conectores Definición del OBC de 22kW
|
No. |
Definición |
|
1 |
Conexión de entrada |
|
2 |
Conexión de señal |
|
3 |
Conexión de salida |
|
4 |
educación física |
|
Entrada |
Entrada de refrigeración líquida |
|
Salida |
Salida de refrigeración líquida |
