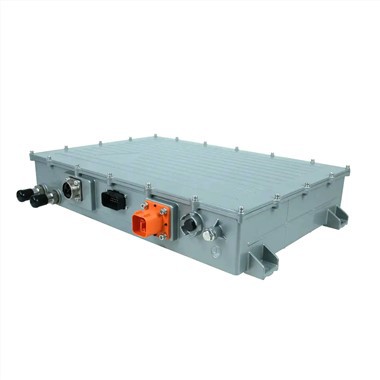

Breve introducción
El cargador a bordo de carga EV de 22 KW está diseñado para una carga rápida de CA de alto voltaje con una conexión de red eléctrica trifásica estándar (como un enchufe CEE industrial estándar). Convierte el voltaje de entrada de CA en voltaje de CC y luego carga el paquete de baterías;
El cargador a bordo de carga EV de 22 KW se puede utilizar para conexiones fijas, como en aplicaciones navales o industriales, y realizar una integración segura y flexible. Y es posible utilizar dos o más OBC en paralelo para obtener una mayor potencia de carga de CA; Cada uno de ellos está controlado por un mensaje CAN independiente para conseguir una topología de carga sencilla, rápida y segura.
Además, este cargador OBC de 22 KW también se puede utilizar sin ninguna comunicación de carga del vehículo.
Aspectos destacados del OBC de 22 KW
√Protección IP67
√Refrigeración líquida
√Soporte de control CAN BUS
√Carga CA hasta 22 kW
√Compatible con el voltaje de la red eléctrica de la UE y EE. UU.
√Rango de voltaje de entrada 152– 480 VCA
√Corriente de entrada: 32A MÁX.
√Rango de voltaje de salida: 100-450 V CC
√Salida nominal: 384 V CC a 50 A.
√Dimensión: 550*350*101 mm (25 kg ± 0,5)
Curva característica de entrada/salida del cargador a bordo de 22 KW
Curva de eficiencia del cargador a bordo de 22 KW
Conectores Definición del OBC de 22kW
|
No. |
Definición |
|
1 |
Conexión de entrada |
|
2 |
Conexión de señal |
|
3 |
Conexión de salida |
|
4 |
educación física |
|
Entrada |
Entrada de refrigeración líquida |
|
Salida |
Salida de refrigeración líquida |
Datos del sistema de refrigeración del cargador de a bordo de 22 KW
|
Sistema térmico/enfriamiento |
||
|
Cantidad de refrigerante en el dispositivo |
L |
1.6 |
|
Diámetro exterior de las piezas de conexión del agua de refrigeración. |
milímetros |
20 |
|
Temperatura mínima del refrigerante en la entrada |
grado |
-25 |
|
Temperatura máxima del refrigerante en la entrada |
grado |
50 |
|
Caída de presión del refrigerante a 5 l/min, Tcoolant=25 grados (con una proporción de mezcla de agua y glicol de 50/50) |
bar |
0.4 |
|
Presión máxima del sistema de refrigeración |
barra |
1 |
|
Caudal de agua de refrigeración |
l/min |
6 a 20 |

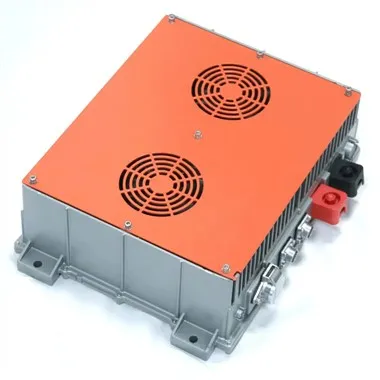

Más gama de productos para referencia
Aplicación de los productos
Más detalles sobre este cargador a bordo de carga EV de 22 KW, comuníquese con nuestroequipo de venta, ¡Gracias!
